无线压力温度传感器SPT510-L

SPT510-L，可视通信距离 3000 米

产品中心压力温度传感器无线（LoRa）压力温度传感器

无线通信LoRa
综合精度±2% F.S.
压力循环1x10⁶
温补范围0～70℃
破坏压力3倍额定压力～20kpsi
冲击50g
振动±20g
防爆等级EX iaIIC T4 Ga
防护等级IP67
续航时间3 年以上

产品简介

产品参数

资料下载

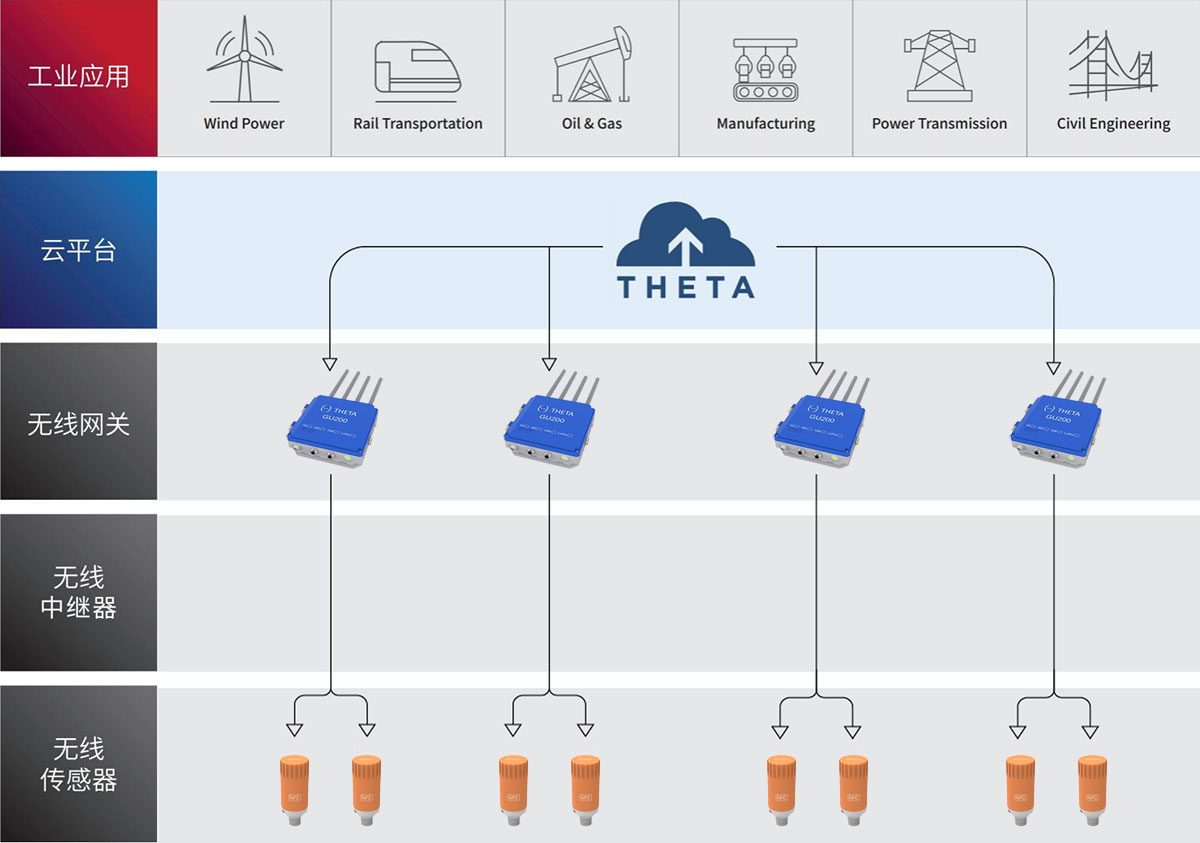

系统架构

概览

SPT 系列无线压力传感器是专为管道或容器的压力与温度监测应用而设计的工业级传感器，具有低噪声、抗干扰、高精度、超低功耗、坚固耐用等特点，适合在恶劣工业环境中长期部署。

传感器采用先进的玻璃微熔技术，配备一体式不锈钢密封压力腔体，有效防止泄漏风险，确保测量稳定性与长期可靠性。最小过载压力可达额定压力的 2 倍，破坏压力最高可达3 倍，支持高达 20kpsi 的工业级压力监测需求。内部集成高精度 24 位数字采样电路，确保压力测量结果精确可靠。支持多种标准机械接口，安装便捷，适应性强。

通信方式支持蓝牙 5.0 和 LoRa，可灵活适应本地调试与远距离低功耗数据传输的不同应用需求。传感器采集的压力与温度数据通过无线网络实时上传至远程监控平台，用户可远程查看设备运行状态、接收报警信息，并持续跟踪压力变化全过程，有效保障设备安全运行，预防非计划停机，降低运维时间与成本。

特点与优势

精准测量

低噪声，精度高，24位采样

便捷安装

无连线、体积小、重量轻，多种标准接口可选

无线传输

采用蓝牙 5.0 或 LoRa/LoRaWAN 无线传感网络

超低功耗

功耗微瓦级，内置电池可持续工作 3 年以上

坚固耐用

过载和破坏压力高，防水、防尘、防震、耐腐蚀、本安型防爆，适用于恶劣的工业环境

灵活配置

可以根据需要设置采集周期和通信周期等

远程监控

可随时随地获取数据，实现自动报警，长期无需维护

手机直连

支持蓝牙 5.0 技术，可直接连接手机 APP 进行设备点检

应用

液压气压
泵和压缩机
油气管道
储罐容器
工业过程控制

订购信息产品号（探头类型-量程编号-接口编号）；例如：SPT510-L（H-10M-2）
探头类型H：导流孔,适用于水等液体；F：平膜，适用于浆液，原油，沥青等
压力精度（非线性/重复性）导流孔：±0.25% F.S.；平膜：±0.5% F.S
综合精度±2% F.S.
补偿温度范围0～70℃
压力循环1x10⁶
过载压力导流孔：2倍额定压力～20kpsi；平膜：1.5倍额定压力～20kpsi
破坏压力3倍额定压力～20kpsi
长期稳定导流孔：±0.25% F.S./年；平膜：±0.5% F.S./年
测量量程导流孔：100 ～ 15000 psi；平膜：150 ～ 10000 psi
接口规格导流孔：编号1 ～ 9；平膜：编号 2 或 10
冲击50g
振动±20g
数据采集间隔1、2、5、10、15、20、30、60、120、240、360、480、720、1440 分钟
无线通信LoRa/LoRaWAN，可视通信距离 3000 米
电池6500mAh 锂亚电池 ER26500M；可更换

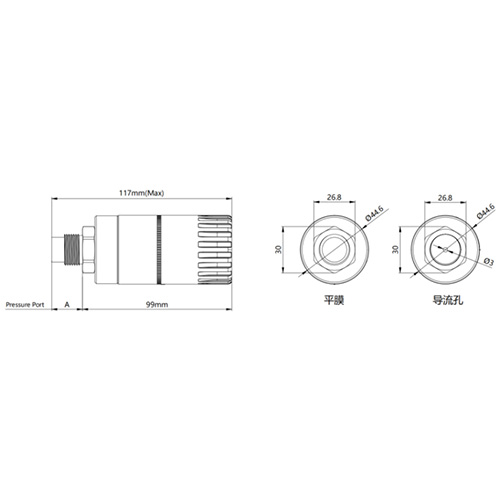

尺寸44.6mm x 117mm（D x H）
重量330g
工作温度-40～85℃
工作湿度10%～90% RH
外壳材料17-4PH；不锈钢和耐候工程塑料
防爆等级EX iaIIC T4 Ga
防护等级IP67
安装方式螺纹

量程编号

量程编号	Bar	MPa	psi
0M7	7	0.7	100
1M0	10	1.0	150
1M7	17	1.7	250
3M5	35	3.5	500
07M	70	7.0	1000
10M	100	10	1500
15M	150	15	2250
20M	200	20	3000
35M	350	35	5000
50M	500	50	7500
70M	700	70	10000
100M	1000	100	15000

接口编号

接口编号	接口规格	尺寸“A”
1	G1/4 JIS B2351	0.472 [11.94]
2	M20 x1.5 mm ISO 6149-2	0.661 [16.8]
3	1/4-18 NPT	0.600 [15.24]
4	7/16-20UNF FEMALE SAE J514 STRAIGHT THREAD WITH INTEGRAL VALVE DEPRESSOR	0.687 [17.5]
5	M14 x1.5 mm ISO 6149-2	0.433 [11.0]
6	1/8-27 NPT	0.390 [9.91]
7	M12 x1.5 mm ISO 6149-2	0.433 [11.0]
8	M10 x1.0 mm ISO 6149-2	0.374 [9.5]
9	G1/4 DIN 3852 FORM E GASKET DIN3869-14 NBR	0.472 [11.94]
10	G1/2 JIS B2351	0.790 [20.00]
